Obunden överbyggnad

Appendix A:

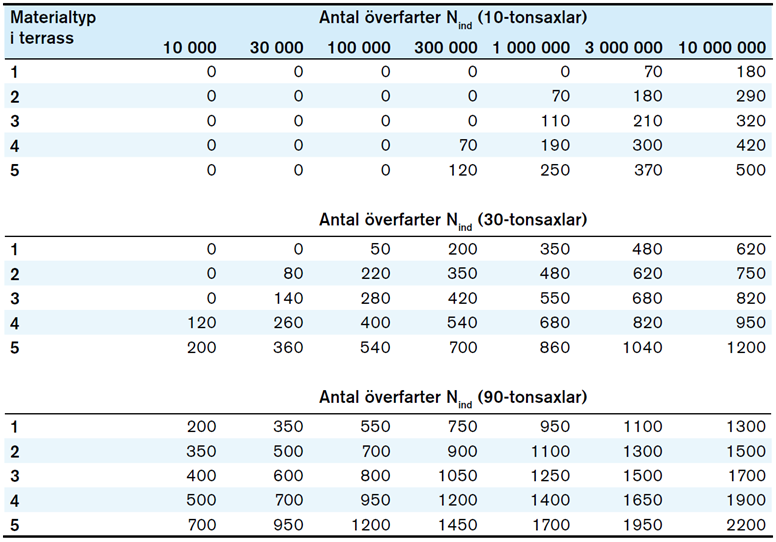

Tabell 2. Förstärkningslagertjocklek (mm) vid 10, 30 eller 90 tons axellast.

Om beräknad tjocklek på förstärkningslagret understiger 200 mm utgår detta och ersätts med bärlagermaterial så att rätt totaltjocklek uppnås.

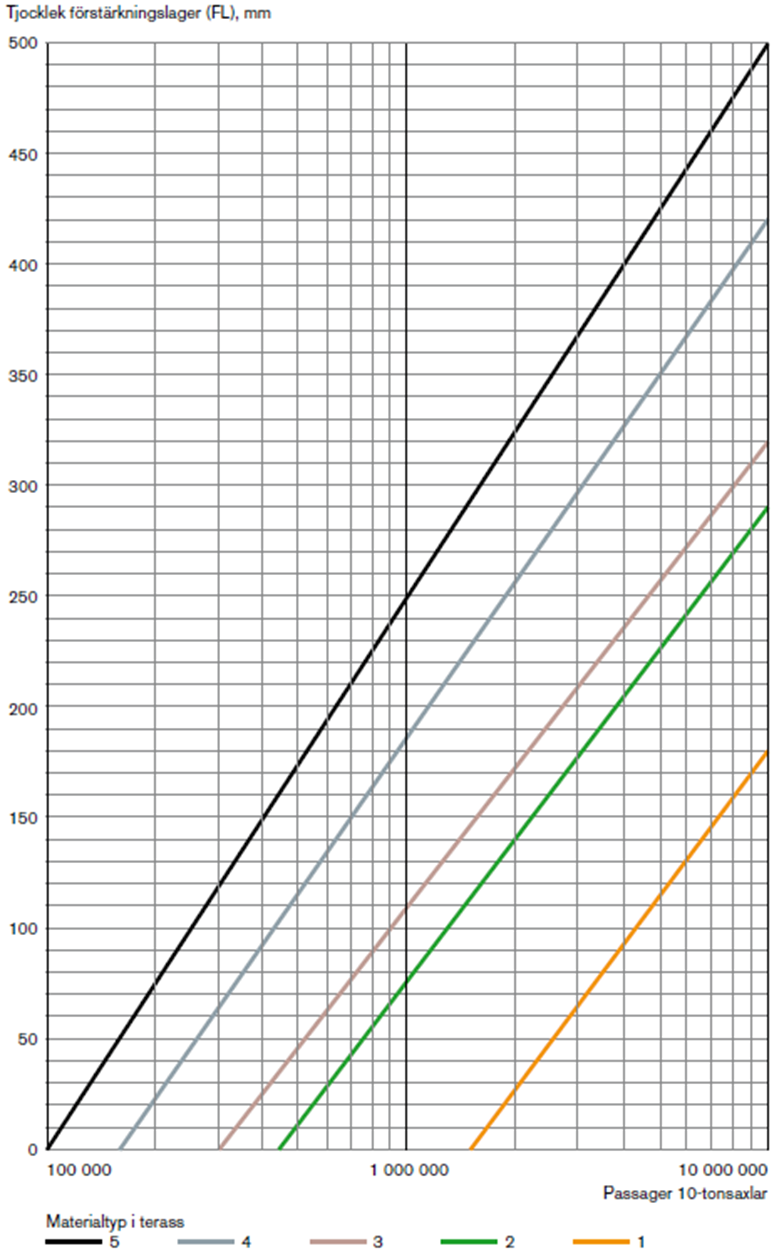

Figur 11. Förstärkningslagertjocklek vid 10 tons axellast (typfall A).

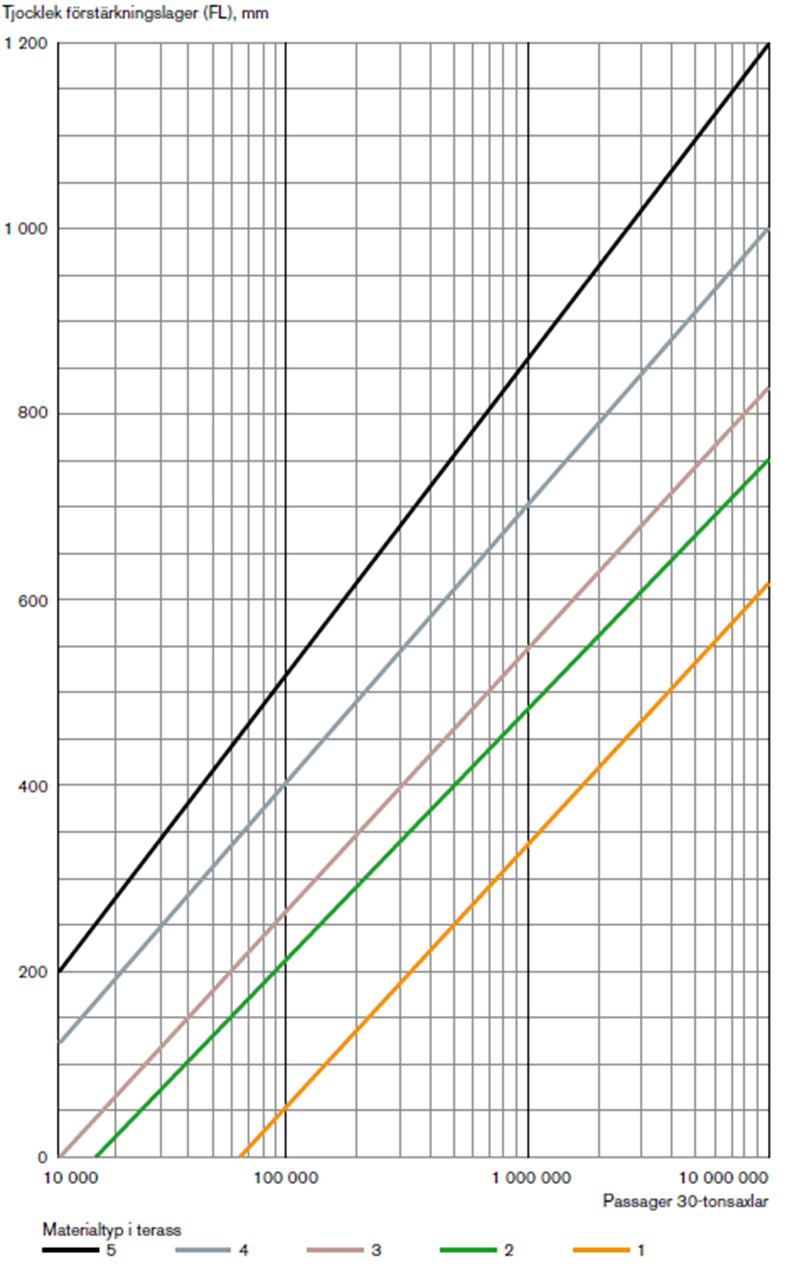

Figur 12. Förstärkningslagertjocklek vid 30 tons axellast (typfall A).

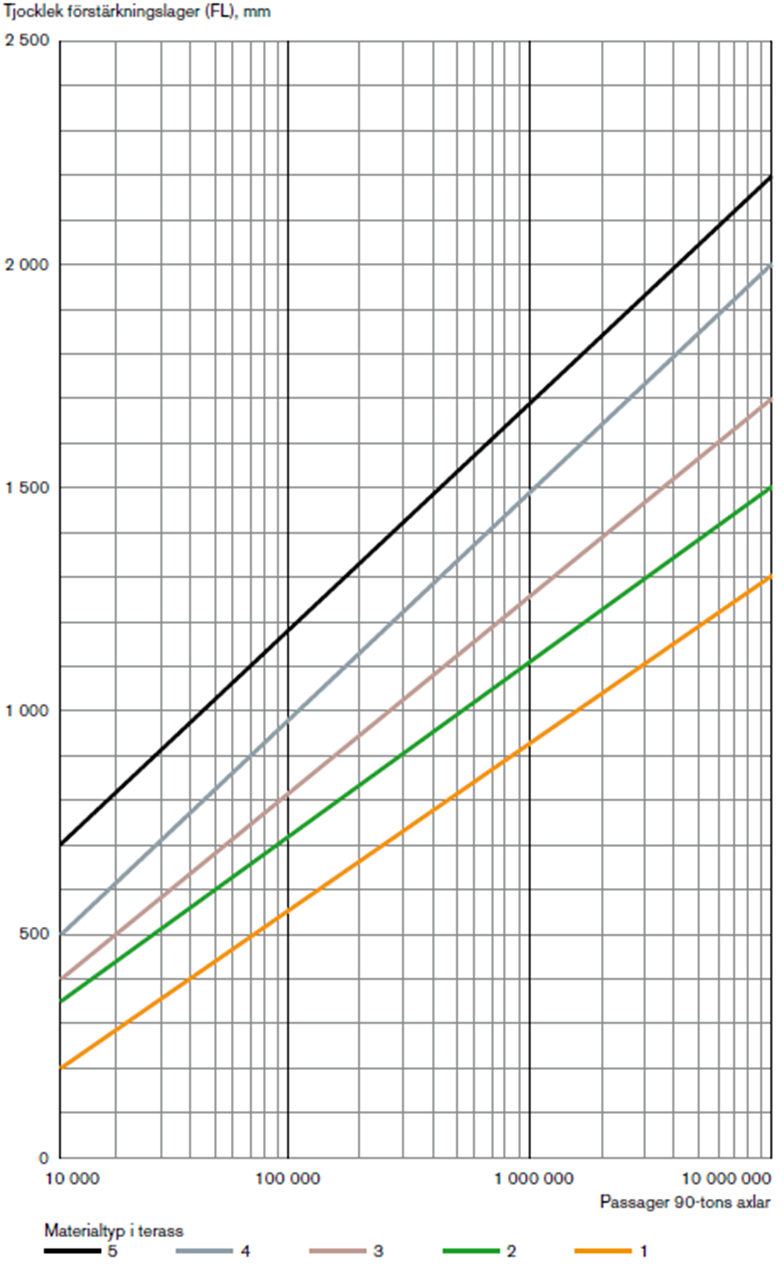

Figur 13. Erforderlig förstärkningslagertjocklek vid 90 tons axellast (typfall A).
