Justering av överbyggnad



Appendix G:

Typfall A och C utgår från 100 mm stentjocklek och 150 mm obundet bärlager. För ytor med dimensionerande fordon med max 10 tons axellast kan 100 mm stentjocklek ersättas med 80 mm. Även bärlagertjockleken kan med fördel justeras från 150 mm till 80 mm, förutsatt att krossat material används. Reduktion av sten- eller bärlagertjocklek förutsätter att förstärkningslagrets tjocklek ökas enligt tabell. Justering av bärlagertjocklek gäller även ytor med 30 och 90 tons axellast. Dimensionera överbyggnaden enligt typfall A eller C och justera överbyggnaden enligt tabellen nedan. För typfall B bör eventuell justering utredas närmre. Tabellen är baserad på jämförande töjningsberäkningar mellan överbyggnader.

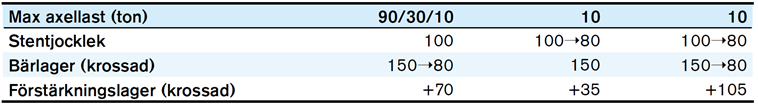

Tabell 12. Justering av överbyggnadstjocklek för typfall A och C (mm).
