Bundet bärlager



Appendix B:

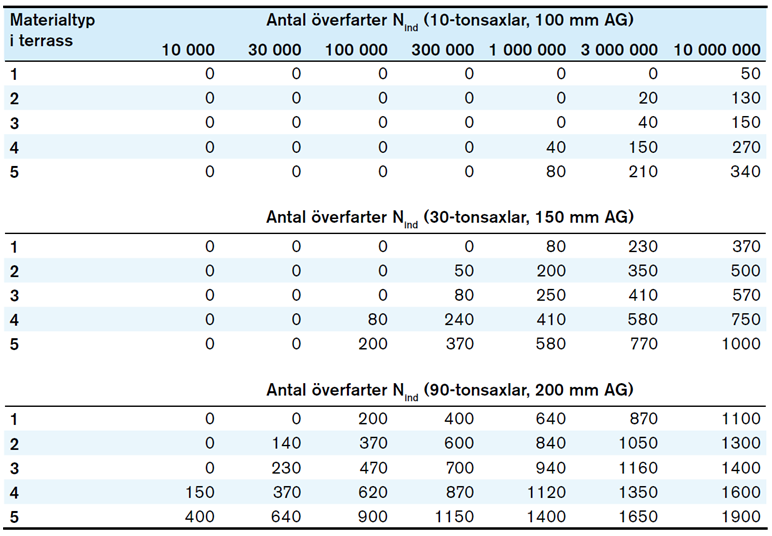

Tabell 3. Förstärkningslagertjocklek (mm) vid 10, 30 eller 90 tons axellast.

Om beräknad tjocklek på förstärkningslagret understiger 200 mm utgår detta och ersätts med bärlagermaterial så att rätt totaltjocklek uppnås.

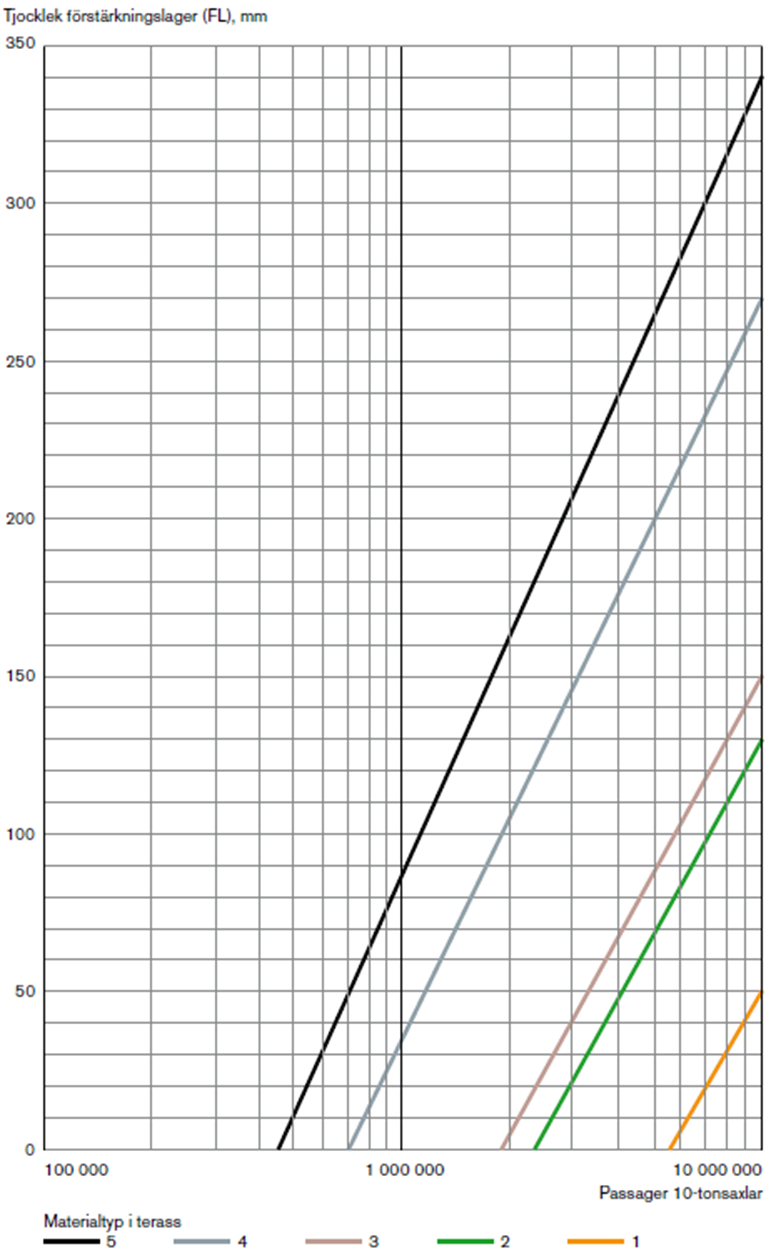

Figur 14. Förstärkningslagertjocklek vid 10 tons axellast (typfall B, 100 mm AG).

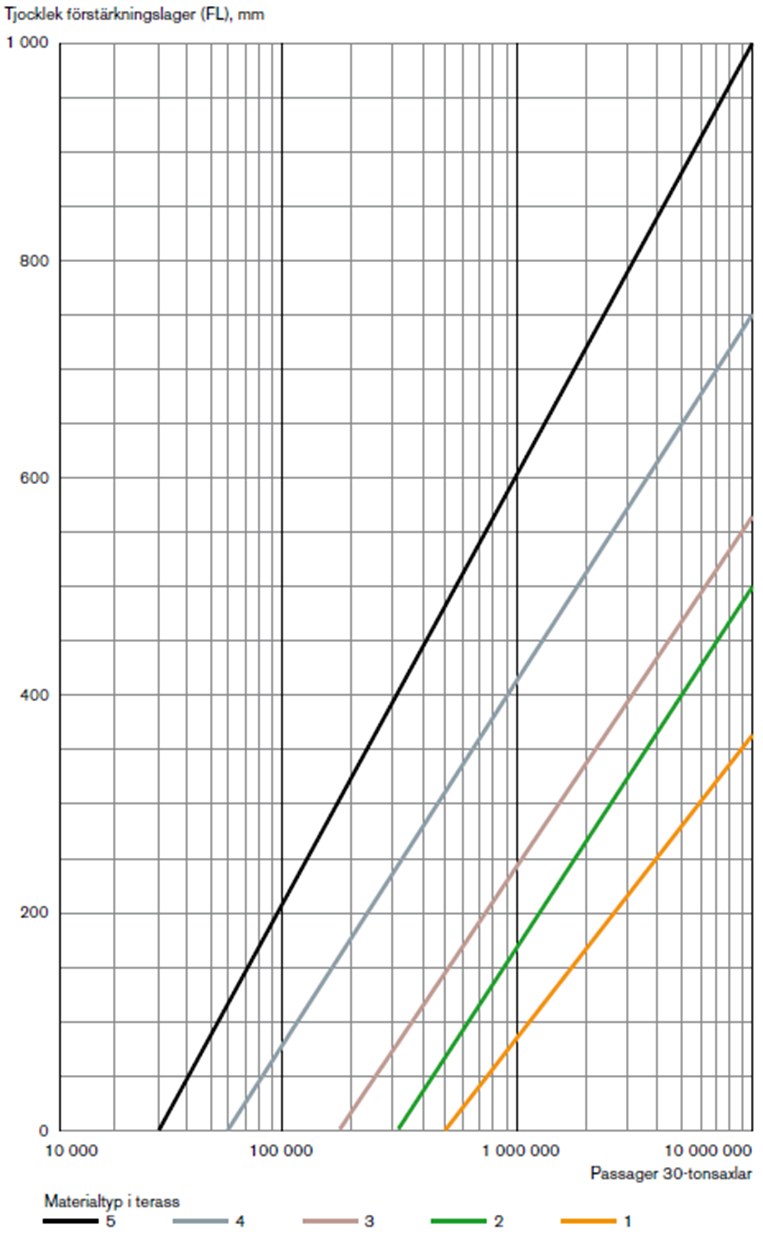

Figur 15. Förstärkningslagertjocklek vid 30 tons axellast (typfall B, 150 mm AG).

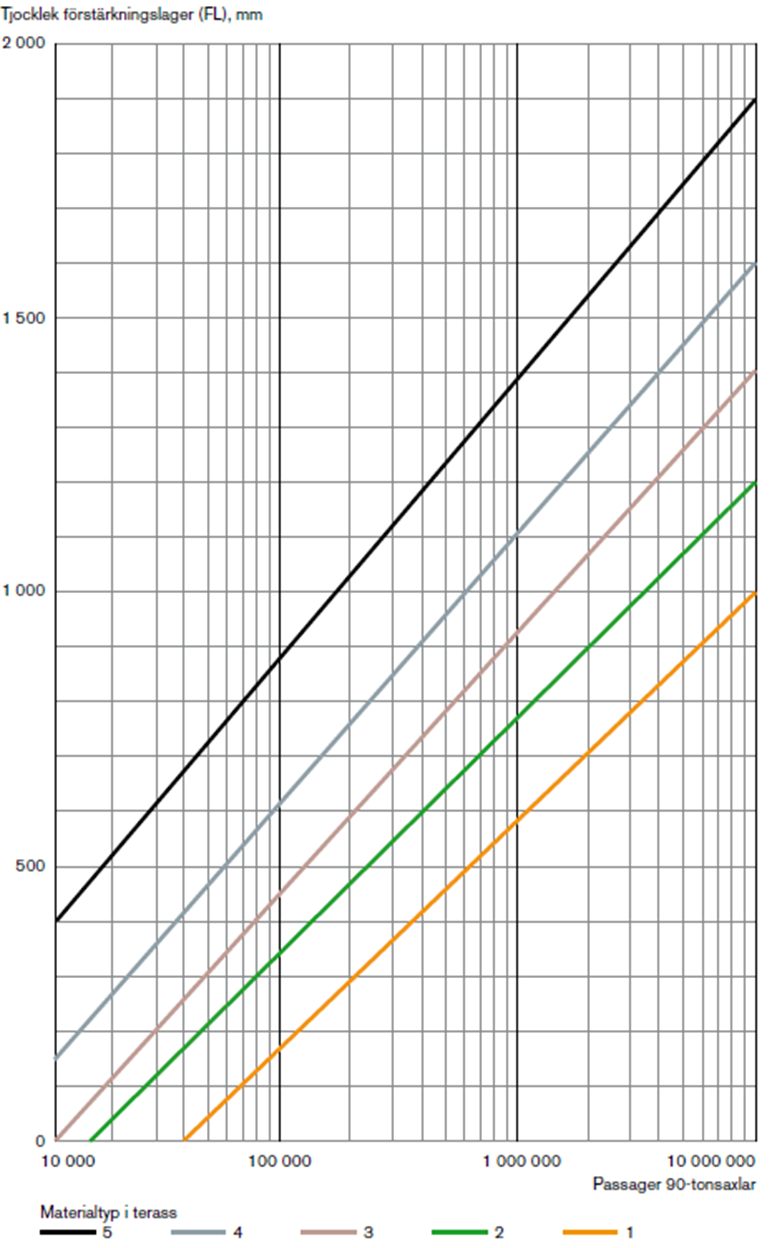

Figur 16. Förstärkningslagertjocklek vid 90 tons axellast (typfall B, 200 mm AG).
