Grafisk bestämning av avvattningskapacitet

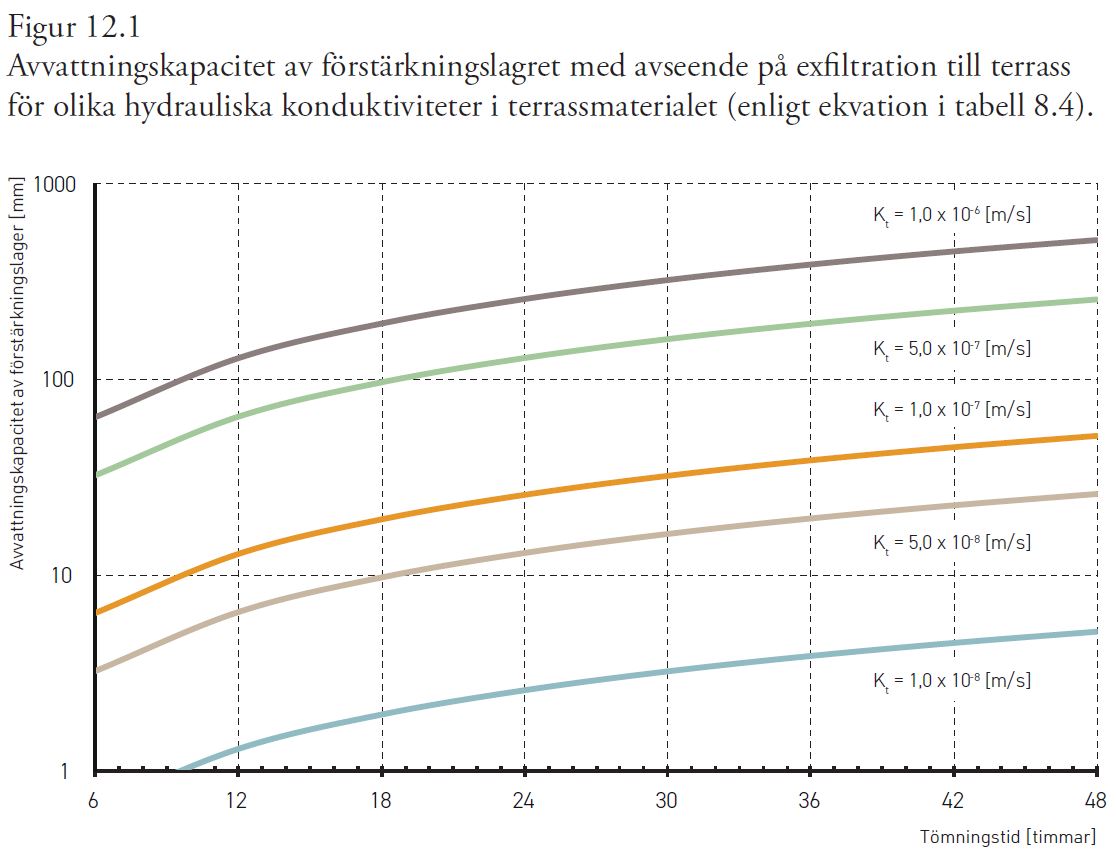

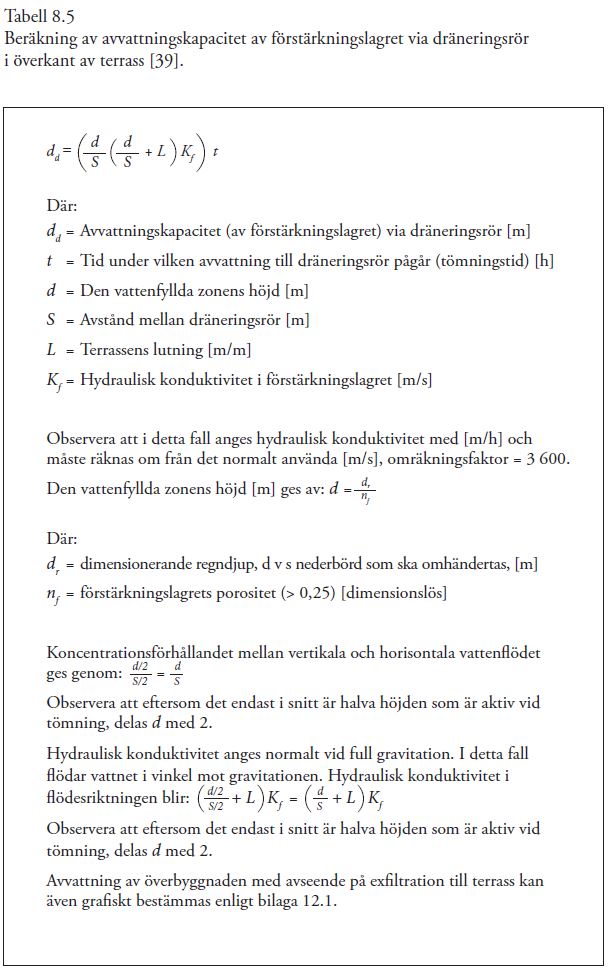

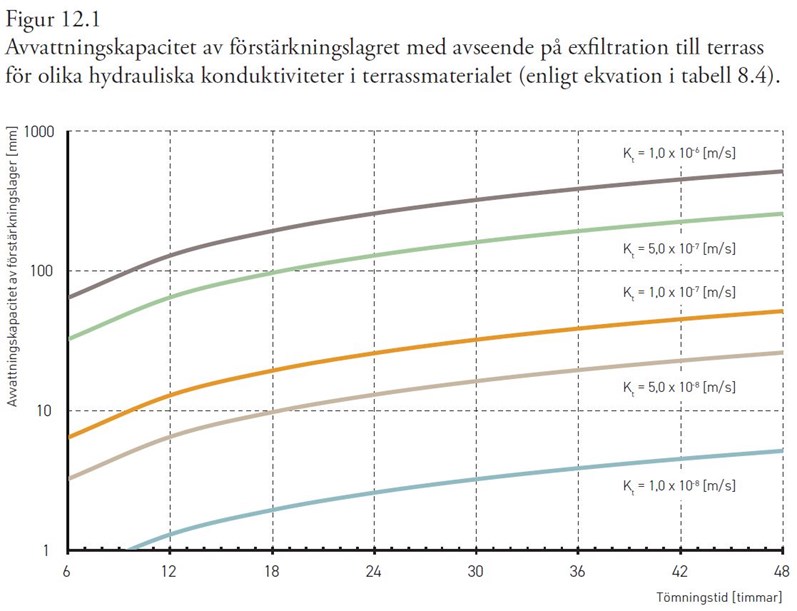

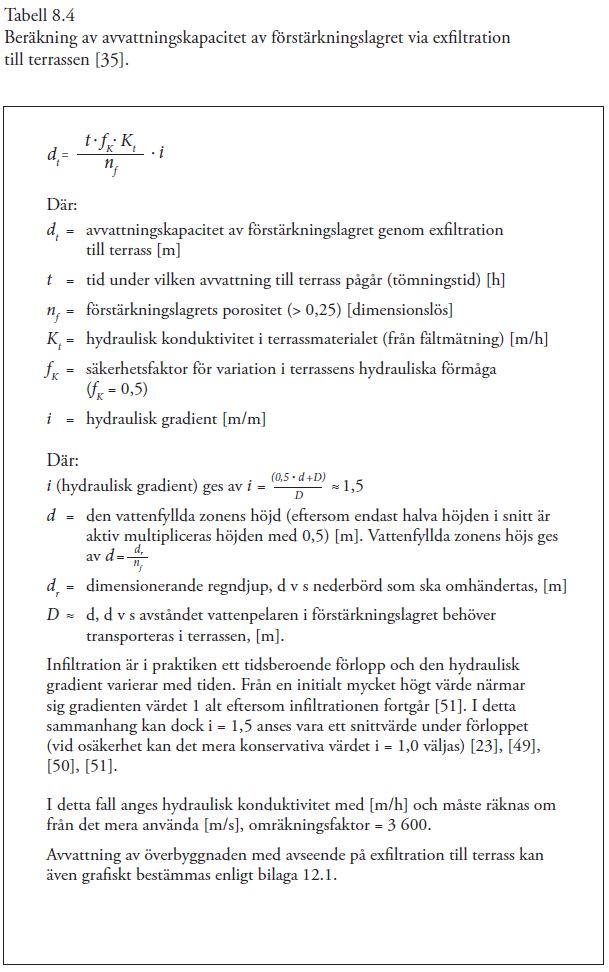

Avvattning av överbyggnaden med avseende på. exfiltration till terrass eller avtappning till dräneringsrör kan grafiskt bestämmas enligt figur 12.1 och figur 12.2. Båda figurerna är en grafisk representation av ekvationerna i tabell 8.4 och tabell 8.5.

Avvattningskapaciteten är beräknat för vattenfylld zon om 80 mm (motsvarande 20 mm nederbörd) och porositet i förstärkningslagret på 0,25. Säkerhetsfaktor för variation i terrassens hydrauliska förmåga f_K = 0,5.

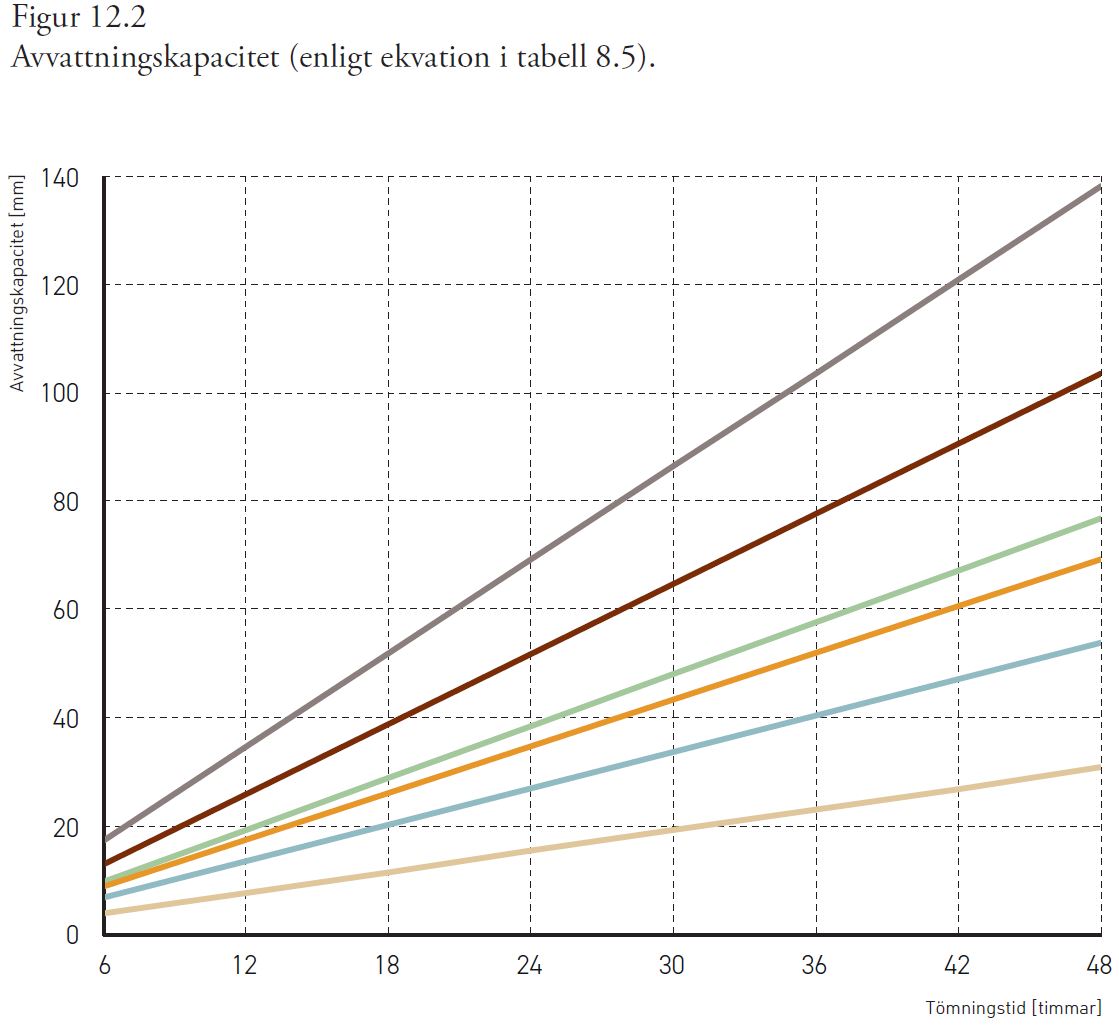

Avvattningskapacitet via avtappning till dräneringsrör för olika lutningar på terrassen (L) och olika avstånd mellan dräneringsrör (S). Avvattningskapaciteten är beräknad för vattenfylld zon om 80 mm (motsvarande 20 mm nederbörd och porositet i förstärkningslagret på 0,25). Endast halva tryckhöjden antas i snitt vara aktiv vid tömning. Förstärkningslagrets hydrauliska konduktivitet = 1,0x10^-3 m/s. För hydraulisk konduktivitet på 1,0x10^-2 m/s ökas värdena (avvattningskapaciteten) med 10 ggr.
